Q611F氣動三片式內螺紋球閥PN16

閥體鑄造采用國外引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。

產品說明書下載點擊獲取產品安裝圖紙

上一個：[ Q611F型氣動三通內螺紋不銹鋼球閥 ] 下一個：[Q911F電動內螺紋三片式球閥PN16～PN100]

產品概述

Q611F氣動三片式內螺紋球閥PN16～PN64分為整體式、兩段式及三段式。閥體鑄造采用國外引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。

性能參數

Q611F氣動三片式內螺紋球閥PN16～PN64主要性能參數
公稱通徑DN(mm)		6-100
材料\材料代號		C	P	R
主要零件	閥體	WCB	CF8 304	CF8M 316
	球板	WCB	CF8 304	CF8M 316
	閥桿	2Cr13	0Cr18Ni9	0Cr17Ni12Mo2
	密封圈	增強聚四氟乙烯對位聚笨
	填料	聚四氟乙烯柔性石墨
適用工況	適用介質	水、蒸汽、油品	硝酸類	醋酸類
適用工況	適用溫度	-28℃～350℃
執行器	型號	63系列、SW系列
執行器	氣源壓力	0.4～0.7MPa
三段式不銹鋼球閥按用戶要求可做成外螺紋連接型卡箍型

結構連接尺寸

Q611F氣動三片式內螺紋球閥PN16～PN64主要結構連接尺寸（mm)
公稱通徑DN(mm)	尺寸(mm)										執行器型號(63000RA系列)
	三段式			對焊式			承插焊式
	G	L	d	L	d	D	L	d	D1	A
6	1/4	65	11.6	65	11.6	18	65	11.6	14.1-14.3	9.5	50/63RA
10	3/8	65	12.7	65	12.7	18	65	12.7	17.55-17.8	9.5	50/63RA
15	1/2	67	15	67	15.8	24	67	15	21.7-21.95	9.5	50/63RA
20	3/4	82	20	82	20	28	82	20	27.05-27.3	11.1	63/83RA
25	1	91	25	91	25	34	91	25	33.8-34.05	12.7	63/83RA
32	11/4	108	32	108	32	41	108	32	42.55-42.8	14.3	63/83RA
40	21/2	139	38	129	38	49	129	38	48.65-48.9	15.9	83/110RA
50	2	148	50	148	50	62	148	50	61.1-61.35	17.4	83/110RA
65	21/2	186	64	193	64	78					110/127RA
80	3	206	78	222	78	94					127/127RA
100	4	240	98	273	98	124					127/160RA

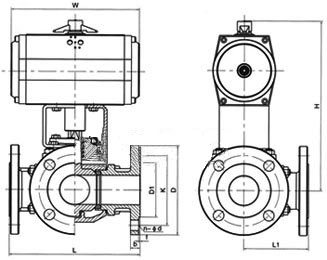

尺寸圖

維護

氣動球閥在安裝前的準備工作：
1、保證氣動管路球閥安裝位置管線在同軸位置上，管線上兩片法蘭應保持平行，確認管線能夠承受氣動管路球閥自身重量，如果發現管線不能承受氣動管路球閥重量，則在安裝前為管線配備相應的支撐。　　
2、確認管線內是否有雜質、焊渣等，必須要把管線內吹掃干凈。　　
3、核對氣動管路球閥銘牌，并對氣動管路球閥進行全開全閉數次操作，確認閥門能夠正常工作，再全面檢查一次閥門的各個細節，保證閥門完好無損。　　
4、除去閥門兩端的保護蓋，檢查閥體內是否干凈，清洗閥體內腔，由于氣動管路球閥的密封面是球形狀，即使微小的雜物也可能造成密封面的損傷。　　

氣動管路球閥的安裝：　　
1、氣動管路球閥的任何一段都可安裝在上游端，手柄氣動管路球閥可以安裝在管線的任何位置，如果配置執行機構(如齒輪箱、電-氣動執行器)的氣動管路球閥，則必須垂直安裝，閥門進出口處在水平位置上。　　
2、氣動管路球閥法蘭與管線法蘭間按管路設計要求裝上密封墊。　　
3、法蘭上的螺栓需對稱、逐次、均勻擰緊。　　
4、如果氣動管路球閥采取氣動、電動等執行器時，按說明書完成氣源、電源的安裝。　　

氣動管路球閥安裝后的檢查：　　
1、安裝完畢后，啟動氣動管路球閥開、關數次，應該動作靈活，受力均勻，氣動管路球閥工作正常。　　
2、根據管道壓力設計要求，通壓后檢測氣動管路球閥與管道法蘭結合面的密封性能。
