ZKJWdy/ZDTWdy/SWdy-1圓形電(手)動多葉通風蝶閥

ZKJWdy/ZDTWdy/SWdy-1圓形電(手)動多葉通風蝶閥是我公司與科研單位共同開發的新產品，并通過了國家級鑒定，是調節和啟閉空氣、煙氣、塵氣及可燃性氣體的可靠設備。

上一個：[ D241W-1型電液動蝶閥 ] 下一個：[D641W-6C氣動通風法蘭蝶閥]

產品概述

ZKJWdy/ZDTWdy/SWdy-1圓形電(手)動多葉通風蝶閥是我公司與科研單位共同開發的新產品，并通過了國家級鑒定，是調節和啟閉空氣、煙氣、塵氣及可燃性氣體的可靠設備，本閥可與各種執行機構配套組合成不同性能的閥門，葉片多、噪聲小、重量輕、操作力矩小、流通能力大、操作方便、價格便宜，特別適用于大口徑、大流量、低壓差場合，廣泛應用于冶金、礦山、建材、化工、電站等工業部門。

性能參數

公稱壓力：0.1MPa
適用溫度：-20-300℃
泄漏率：普通型≤3% 低泄漏率≤1%
適用介質：空氣、煙氣、含粉塵氣體、可燃性氣體
電源電壓：220V或380V.AC
輸入信號：0-10 (4-20) mA.DC或開關量信號

外形結構尺寸

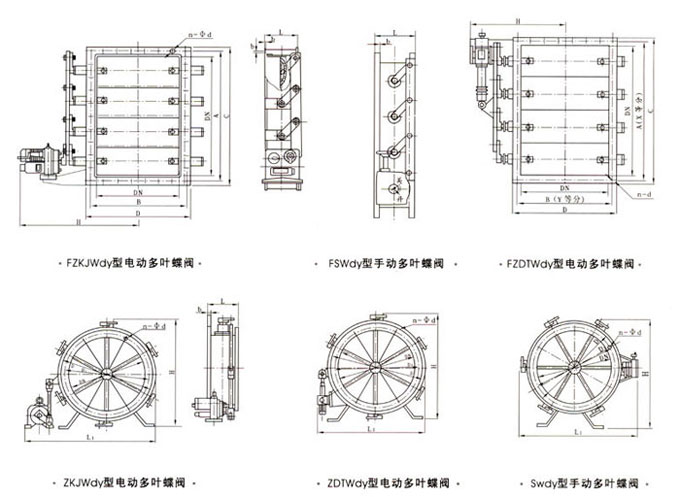

ZKJWdy/ZDTWdy/SWdy-1圓形電(手)動多葉通風蝶閥外形結構尺寸
DN		500	600	700	800	900	1000	1200	1400	1600	1800	2000	2200	2400	2600	2800	3000
D		640	755	860	975	1075	1175	1375	1575	1790	1990	2190	2405	2805	2705	3030	3230
D1		600	705	810	920	1020	1120	1320	1520	1730	1930	2130	2340	2540	2740	2960	3160
Η		890	1020	1110	1240	1340	1440	1660	1860	2060	2260	2500	2700	2900	3100	3330	3530
n-Φd		20-Φ22	20-Φ26	24-	Φ26	24-Φ30	28-Φ30	32-Φ30	36-Φ30	40-Φ30	44-Φ30	48-Φ30	52-Φ33	56-Φ33	60-Φ33	64-Φ36	68-Φ36
L		300			350				400				500
b		18			20				24						28
葉片數		3片			5片				7片		9片		11片		15片
質量(Kg)		196	210	230	350	490	560	620	810	1010	1600	2050	2300	2500	2900	3100	3400
ZKJWdy	L1	1100	1210	1380	1480	1580	1675	1895	2145	2345	2545	2745	3125	3325	3525	3740	3940
ZKJWdy	配執行器	ZKJ-210		ZKJ-310		ZKJ-410			ZKJ-510			ZKJ-610			ZKJ-710
ZDTWdy	L1	970	1080	1220	1320	1530	1630	1840	2065	2270	2465	2680	2965	3165	3365	3565	3765
ZDTWdy	配執行器	DT II10020M		DTII 10040M		DTII 30050M			DT II 10050M				DT II10060M
SWdy	L1	900	1000	1150	1200	1410	1510	1710	1940	2145	2345	2545	2845	3000	3200	3400	3600
SWdy	配執行器	S-01		S-02		S-03			S-04			S-05			S-06

注：1. 本閥與上述配電動執行器組合外，還可與其它電動、氣動、液動、電液動執行器組合使用。
2. 有關執行器原理、接線圖、技術參數見"附錄"。
3. 本閥可按用戶要求制造(非水平安裝時，請注明夾角)。
4. 閥門整機質量為閥體質量+執行器質量。
5. 需附件請在合同中注明(如伺服放大器、電動操作器、控制箱、始點位置開關)。
6. 訂貨時請注明：產品名稱、型號、規格、輸入信號、泄漏率。
